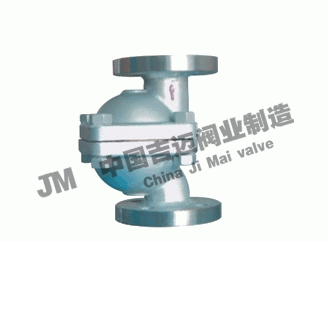

產品型號：CS41H
產品口徑：DN15-DN50
產品壓力：1.6mpa-4.0mpa
連接方式：法蘭
閥體材質：鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦CS41H自由浮球式(立式)疏水閥≧也是國內疏水閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

CS41H+3NL自由浮球式(立式)疏水閥產品概述：

主要外形尺寸

尺寸	型號	CS11H-A-150Lb
	口徑DN	15	20	25
	L	120	120	120
	H	170	170	170
	H1	80	80	80

主要外形尺寸

型號	公稱通徑		L	D	T	G	C	n-Φd	H
CS41H-150Lb	1/2〞	15	210	89	12	35	60.5	4-15	175
	3/4〞	20	210	89	12	43	70	4-15	175
	1〞	25	210	108	12	51	79.5	4-15	175
Cs41h-300Lb	1/2〞	15	210	95	15	35	66.5	4-15	175
	3/4〞	20	210	117	16	43	82.5	4-19	175
	1〞	25	210	124	18	51	89	4-19	175

主要外形尺寸

型號	公稱通徑	公稱壓力PN（MPa）	管螺紋G/in	外形尺寸
CS11H-16/25-3NL	15	1.6 2.5	G1/2	125
	20		G3/4	125
	25		G1	125
	32		G11/4	200
	40		G11/2	200
	50		G2	200

主要外形尺寸

型號	公稱通徑	公稱壓力PN（MPa）	外形尺寸
型號	公稱通徑	公稱壓力PN（MPa）	L	D	D1	D2	f	d	Z-Φd
CS41H-16/25-3NL	15	1.6 2.5	160	95	65	45	2	14	4-14
	20		160	105	75	55	2	14	4-14
	25		160	115	85	65	2	14	4-14
	32		250	140	100	78	2	16	4-18
	40		250	150	110	85	3	16	4-18
	50		250	165	125	100	3	16	4-18
